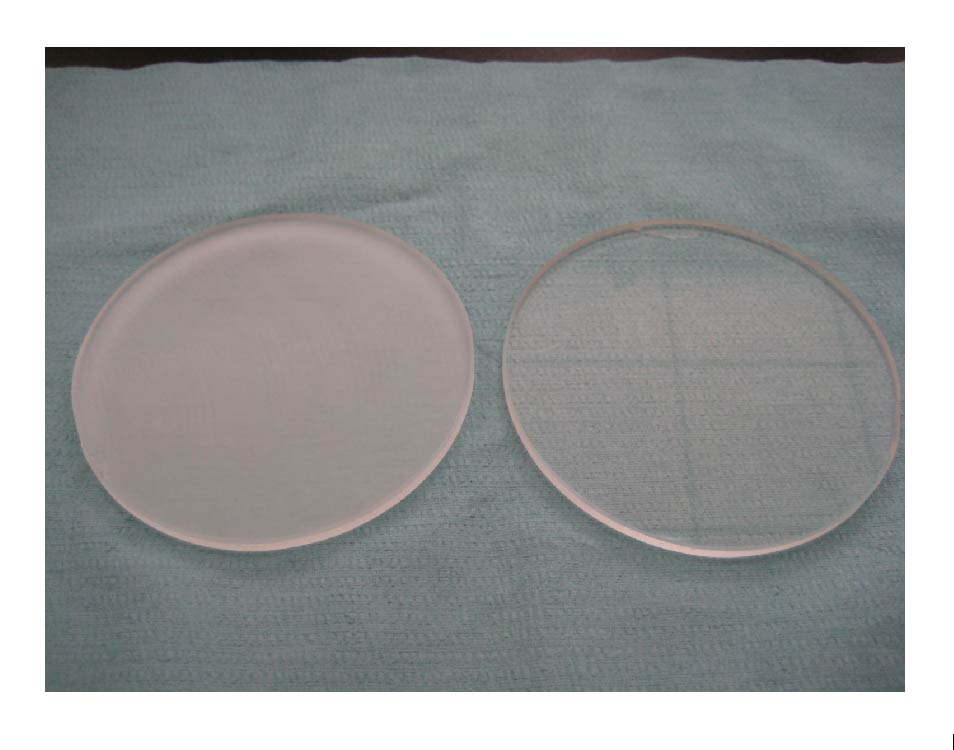

CaF2 远红外玻璃片
CaF2--0.13-13um远红外玻璃
本材料透过范围从真空紫外的130nm到远红外的13µm，氟化钙晶体被广泛应用于真空紫外到红外光谱中的窗口、透镜和棱角等光学器件中。由于具有低的吸收，CaF2晶体也被应用于高功率激光光学中。在一般情况下，CaF2的抛光表面非常稳定，可以使用很多年。此外，较低的折射率使得该晶体在没有防反射镀膜的情况下直接使用。
材料物化性能
|
Properties (CaF2)
|
|
|
透射范围
|
0.13 - 9 µm
|
|
折射率
|
1.501830 @0.193 µm; 1.40568 @4.4 µm
|
|
反射损失
|
5,6% @4 µm
|
|
剩余射线
|
35 µm
|
|
密度
|
3.18 g/cm3
|
|
熔点
|
1418°C
|
|
分子量
|
78.08
|
|
热导率
|
9.71 W/(m·K)
|
|
比热
|
854 J/(kg·K)
|
|
热膨胀
|
18.87 - 20.16 (·10-6 /°C (25°C))
|
|
硬度(Mohs)
|
158.3
|
|
Mohshärte
|
4
|
|
杨氏模量
|
75.8 GPa
|
|
剪切模量
|
33.77 GPa
|
|
体模量
|
82.71 GPa
|
|
断裂模量
|
36.5 MPa
|
|
弹性系数
|
C11 = 164; C12 = 53; C44 = 33.7 GPa
|
|
介电常数
|
6.76 @27°C f= 100kHz
|
|
水溶性
|
0.0017 g/100g @20°C
|
|
材料类型
|
Single crystal, synthetic
|
|
晶体结构
|
Cubic, CaF2 type structure, Fluoride or Fluorite type structure, Fm3m Oh5, a0= 5,4623 Å
|
|
解里面
|
{111}
|
|
毛坯尺寸
|
max. 200 mm ø
|
|
应用
|
The material is available in different quality levels (IR, UV, VUV-Laser-grade). Field of application is the IR analytic, astronomical- und camera lenses and optics for Excimer laser.
|
|
备注
|
Material specifications: 1. Measurements of transmission (VUV/UV-VIS/IR) 2. Homogenity of Refractive Index 3. Stress-induced birefringence
|
